目录

相关sdk demo路径说明

常见的配网方式

可以参考：常见的配网方式实作纲要

连线和数据传输

主要使用的API: IOTCAPIs+AVAPIs

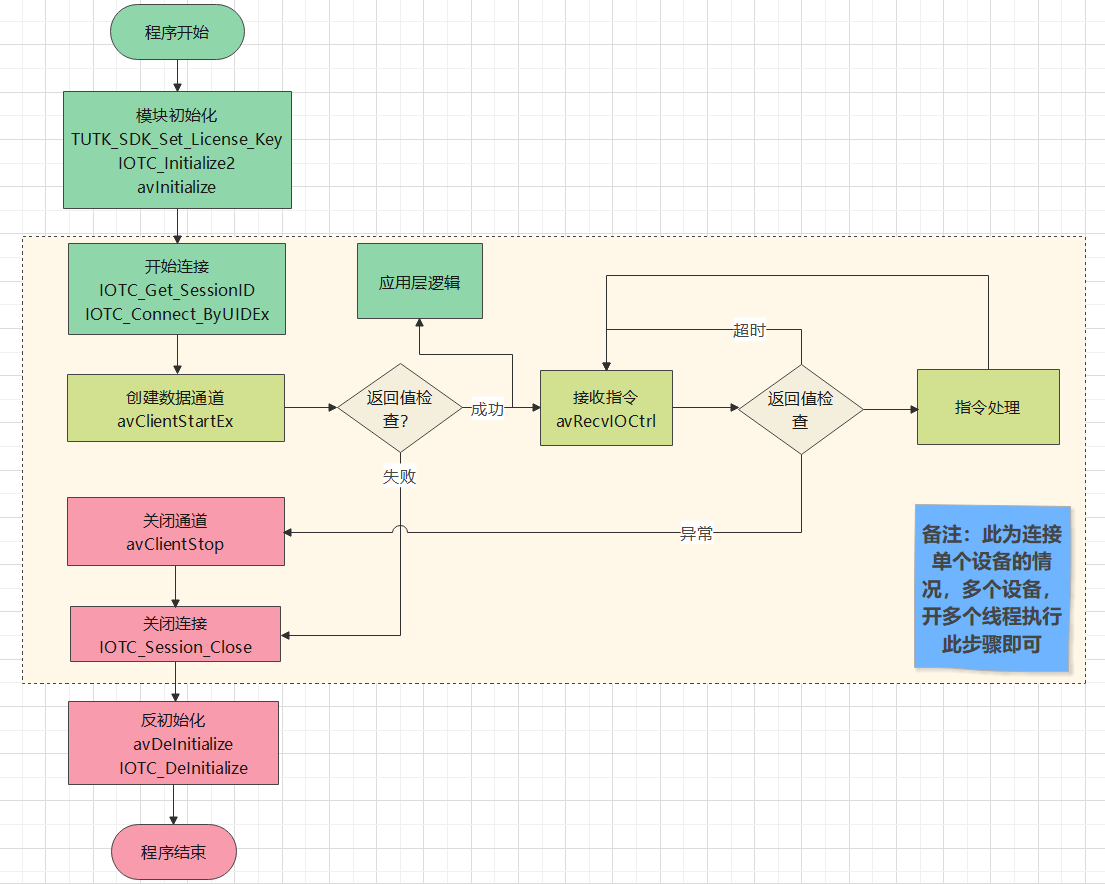

流程图：

连线

连线先使用IOTC_Get_SessionID获取一个空闲的sid，然后调用IOTC_Connect_ByUIDEx去连线设备。

// 获取会话ID
tmpSID = IOTC_Get_SessionID();
if (tmpSID < 0) {
    printf("[%s:%d]IOTC_Get_SessionID failed ret[%d]\n",
           __FUNCTION__, __LINE__, tmpSID);
    pthread_exit(0);
}
printf("[%s:%d]IOTC_Get_SessionID tmpSID[%d]\n",
       __FUNCTION__, __LINE__, tmpSID);

// 配置连接参数
IOTCConnectInput connect_input;
connect_input.cb = sizeof(connect_input);
connect_input.authentication_type = AUTHENTICATE_BY_KEY;
connect_input.timeout = 20;  // 连线超时时间(秒)

// 复制认证密钥
memcpy(connect_input.auth_key,
       gDemoConfig.iotc_auth_key,
       IOTC_AUTH_KEY_LENGTH);

// 建立IOTC连接
SID = IOTC_Connect_ByUIDEx(uid, tmpSID, &connect_input);

IOTC_Connect_ByUIDEx连线成功（即 >= 0），则返回本次连线的session ID，失败则返回相关报错，常见为-90，-42，-19等。

【其他】参考：IOTC_Connect_ByUID_Parallel，IOTC_Connect_Stop_BySID，IOTC_Session_Close

创建传输通道

因为IOTCAPIs通道为不可靠传输，所以通常会创建一个AV通道，专门用以可靠传输音视频和信令数据。创建方法可参考：

// 初始化AV客户端配置结构体
AVClientStartInConfig avClientInConfig;
AVClientStartOutConfig avClientOutConfig;

// 清空输入配置结构体
memset(&avClientInConfig, 0, sizeof(avClientInConfig));

// 配置输入参数
avClientInConfig.cb = sizeof(AVClientStartInConfig);
avClientInConfig.iotc_channel_id = 0;  // AV通道需使用的IOTC通道ID，范围[0,31]
avClientInConfig.iotc_session_id = SID;// 关联的会话ID（参考上一步连线）
avClientInConfig.timeout_sec = 30;
avClientInConfig.resend = 1;          // 1=开启重传，0=关闭重传

// 配置安全模式
if (ENABLE_DTLS) {
    avClientInConfig.security_mode = AV_SECURITY_DTLS;  // 使用DTLS加密
} else {
    avClientInConfig.security_mode = AV_SECURITY_SIMPLE;// 使用TUTK加密
}

// 配置认证方式
if (AUTH_BY_TOKEN) {
    // 使用Token验证（可传输更长的验证数据）
    avClientInConfig.account_or_identity = gDemoConfig.av_identity;
    avClientInConfig.password_or_token   = gDemoConfig.av_token;
    avClientInConfig.auth_type           = AV_AUTH_TOKEN;
} else {
    // 使用密码验证（验证数据较短）
    avClientInConfig.account_or_identity = gDemoConfig.av_account;
    avClientInConfig.password_or_token   = gDemoConfig.av_password;
    avClientInConfig.auth_type           = AV_AUTH_PASSWORD;
}

// 配置输出参数
avClientOutConfig.cb = sizeof(AVClientStartOutConfig);

// 开启AV通道
avIndex = avClientStartEx(&avClientInConfig, &avClientOutConfig);

【其他】参考：avClientStart，avClientStart2，avServStop，avServExit。

数据传输

AVAPIs提供了透传的通道，针对不同的数据类型，提供了不同的传输API对。

• 图像：avSendFrameData / avRecvFrameData2
• 声音：avSendAudioData / avRecvAudioData
• IO控制：avSendIOCtrl / avRecvIOCtrl   //io指令的定义，可以参考SDK Readme.html的AV Module Reference of AV IO Control部分，也可以自定义格式

接收视频：

APP先发送指令，再开线程接收视频：

// 初始化AV流控制消息结构体
SMsgAVIoctrlAVStream ioMsg;
memset(&ioMsg, 0, sizeof(SMsgAVIoctrlAVStream));

// 发送AV流控制指令（启动IPCAM流）
int ret = avSendIOCtrl(
    avIndex,
    IOTYPE_USER_IPCAM_START,
    (char*)&ioMsg,
    sizeof(SMsgAVIoctrlAVStream)
);

if (ret < 0) {
    printf("start_ipcam_stream failed[%d]\n", ret);
    return 0;
}

接收视频主要代码：

unsigned int frmNo;
int outBufSize = 0;
int outFrmSize = 0;
int outFrmInfoSize = 0;
bool need_key_frame = false;
int video_buf_size = VIDEO_BUF_SIZE;
char* buf = new char[VIDEO_BUF_SIZE];
FRAMEINFO_t frameInfo;

// 循环接收视频帧数据
while (1) {
    // 接收AV帧数据
    int ret = avRecvFrameData2(
        avIndex,
        buf,
        video_buf_size,
        &outBufSize,
        &outFrmSize,
        (char*)&frameInfo,
        sizeof(FRAMEINFO_t),
        &outFrmInfoSize,
        &frmNo
    );

    // 处理接收结果
    if (ret <= 0) {
        // 数据未准备好，短暂等待后继续
        if (ret == AV_ER_DATA_NOREADY) {
            usleep(5 * 1000);  // 5ms延迟
            continue;
        }
        // 帧丢失或不完整
        else if (ret == AV_ER_LOSED_THIS_FRAME || ret == AV_ER_INCOMPLETE_FRAME) {
            printf("Recv video, Lost video frame NO[%d]\n", frmNo);
            need_key_frame = true;  // 标记需要等待I帧
        }
        // 缓冲区大小不足
        else if (ret == AV_ER_BUFPARA_MAXSIZE_INSUFF) {
            printf("Video buffer is too small to store frame[%d]\n", frmNo);
            // 提示：需增大视频缓冲区或帧信息缓冲区
            resizeVideoBuffer();  // 或调用resizeFrameInfoBuffer()
            need_key_frame = true;  // 标记需要等待I帧
            continue;
        }
        // 其他错误，退出循环
        else {
            printf("Recv video, error code[%d], will break;\n", ret);
            break;
        }
    }

    // 处理关键帧需求
    if (need_key_frame) {
        // 检查是否为I帧
        if (frameInfo.flags == IPC_FRAME_FLAG_IFRAME) {
            need_key_frame = false;  // 已获取I帧，清除标记
        } else {
            continue;  // 跳过非I帧
        }
    }

    // 实际接收的帧大小：ret
    // 数据处理逻辑：
    // 1. 把数据拷贝到解码队列
    // 2. 初始化播放器
    // 3. 解码并显示图像
    // 注意：第一帧需要从I帧开始处理，否则会解码失败
}

// 释放资源
delete[] buf;
buf = NULL;

接收音频：

APP先发送指令，再开线程接收声音：

// 发送AV流控制指令（启动IPCAM音频流）
int ret = avSendIOCtrl(
    avIndex,
    IOTYPE_USER_IPCAM_AUDIOSTART,
    (char*)&ioMsg,
    sizeof(SMsgAVIoctrlAVStream)
);

if (ret < 0) {
    printf("start_ipcam_audio_stream failed[%d]\n", ret);
    return 0;
}

接收声音的主要代码：

// 音频缓冲区和帧信息结构体
char buf[AUDIO_BUF_SIZE];
FRAMEINFO_t frameInfo;
unsigned int frmNo;  // 补充帧号变量定义

// 循环接收音频数据
while (1) {
    // 接收音频帧数据
    int ret = avRecvAudioData(
        avIndex,
        buf,
        AUDIO_BUF_SIZE,
        (char*)&frameInfo,
        sizeof(FRAMEINFO_t),
        &frmNo
    );

    // 处理接收结果
    if (ret <= 0) {
        // 数据未准备好，短暂等待后继续
        if (ret == AV_ER_DATA_NOREADY) {
            usleep(5 * 1000);  // 5ms延迟
            continue;
        }
        // 帧丢失或不完整
        else if (ret == AV_ER_LOSED_THIS_FRAME || ret == AV_ER_INCOMPLETE_FRAME) {
            printf("Recv audio, Lost audio frame NO[%d]\n", frmNo);

#if _ENABLE_FILL_LAST_FRAME_
            // 音频线性特性允许使用上一帧填充丢失帧
            memcpy(dst_audio_buf, last_audio_frame, last_audio_size);
#else
            continue;  // 不填充丢失帧，直接跳过
#endif
        }
        // 其他错误，退出循环
        else {
            printf("Recv audio, error code[%d], will break;\n", ret);
            break;
        }
    }

    // 实际接收的帧大小：ret
    // 数据处理逻辑：
    // 1. 把数据拷贝到解码队列
    // 2. 初始化播放器
    // 3. 解码并播放声音
}

需要注意的问题：

1. 视频和音频的接收需要分开不同线程处理，以免互相影响。
2. 接收和解码播放需要分开不同线程处理，以免互相影响。
3. 视频第一帧需从I帧开始处理，如果中途丢帧，需要等下一个I帧才继续处理。

对讲：

可以参考：基于AVAPIs的对讲实现

常见问题以及处理

相关头文件说明

其他文章：

• 概论：引导
• APP端的传输状况推算和丢帧估算：APP端的传输状况推算和丢帧估算
• API比较：API比较
• 局域网设备搜索：基于IOTCAPIs的局域网设备搜索
