一、说明

该配网功能需要使用蓝牙为设备配置网络，通过蓝牙通道传输WiFi网络信息和区域配置，最终实现设备P2P连接。

二、配网流程

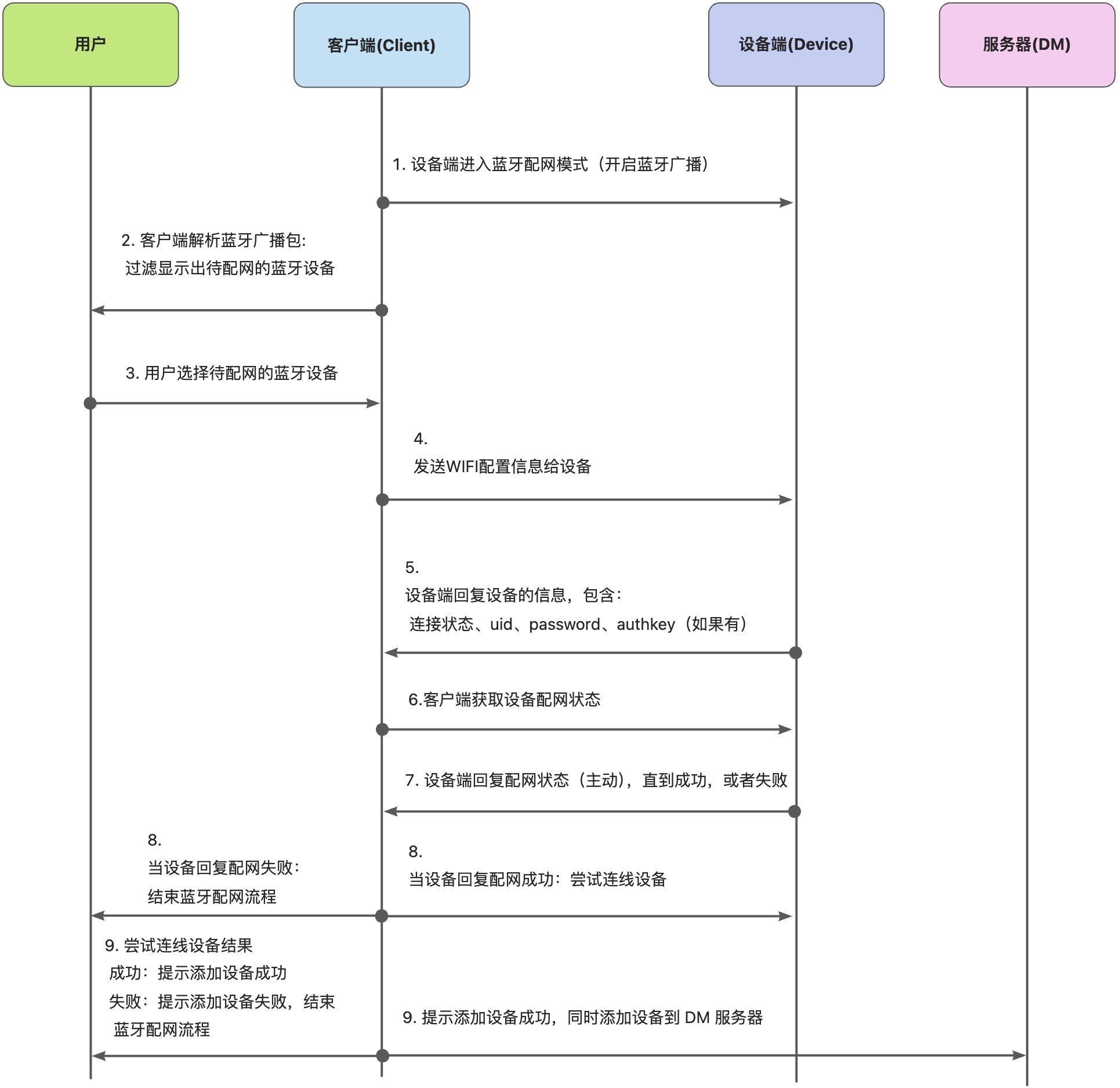

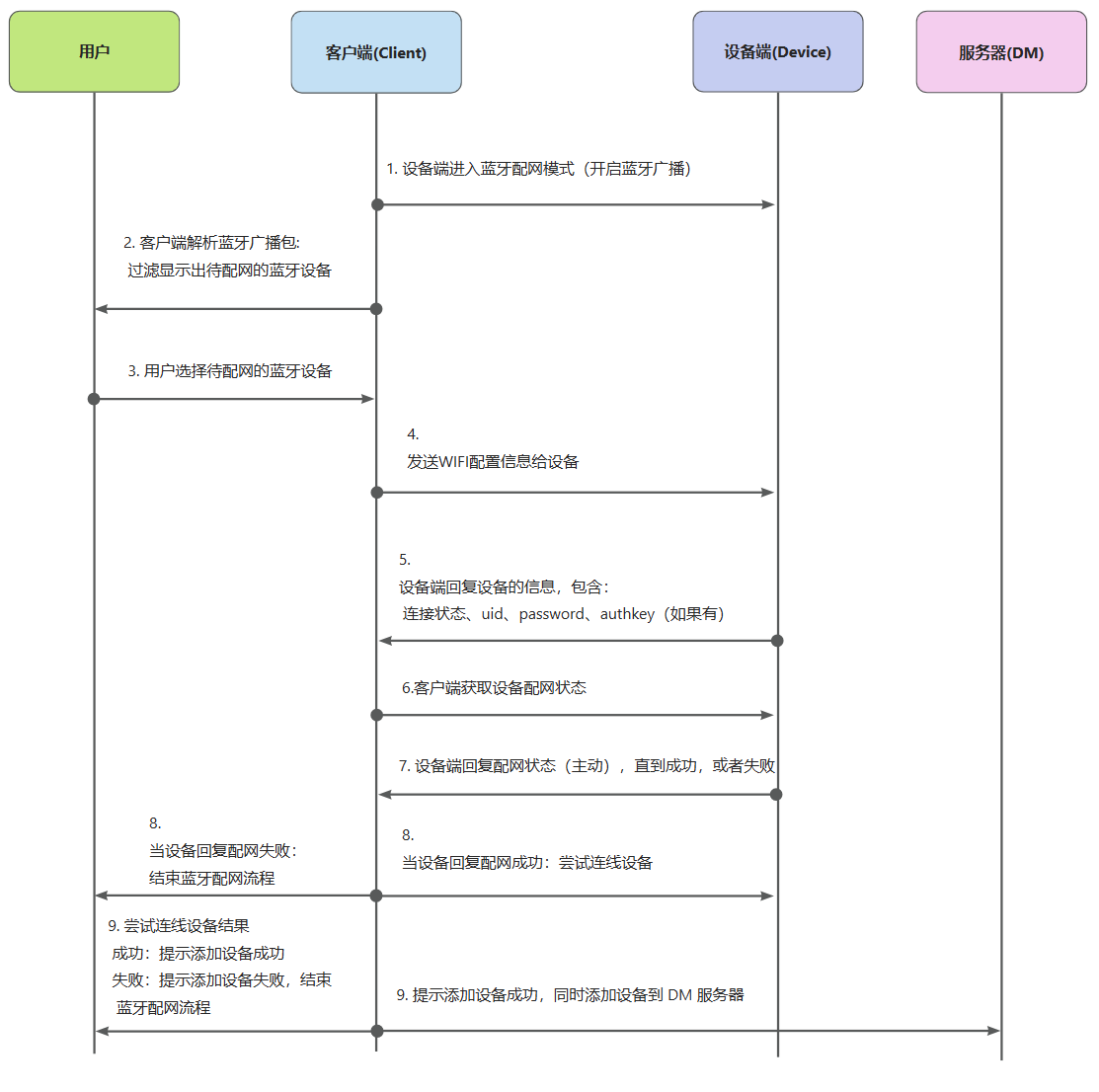

图1：蓝牙配网完整流程图

三、流程说明与对接

（一）设备端进入蓝牙配网模式

设备通过硬件触发（如按键长按）进入蓝牙配网模式，启动蓝牙广播，对外发送设备标识信息。

（二）客户端解析蓝牙广播包

获取蓝牙名称用于APP界面显示
获取蓝牙地址（MAC地址）用于后续通信
解析设备型号、厂商等基础信息（可选）

实作过程：客户端通过蓝牙扫描功能获取周边蓝牙设备列表，过滤出处于配网模式的目标设备。

（三）用户选择待配网的设备

APP展示扫描到的可配网设备列表，用户选择目标设备后，进入WiFi信息配置页面。

（四）客户端发送WiFi配置给设备

客户端从DeviceProfile（每一个设备图标都有对应的profile）获取蓝牙设备的服务uuid和特征值uuid。

客户端通过蓝牙设备ID和uuid的write、read服务，与设备交互数据。

1. APP发送WiFi配置信息结构

{ "m": "", "i": , "p":{ "s": "", "p": "", "r": "" } }

2. WiFi配置信息参数说明

参数	类型	是否必须	说明
`m`	string	是	connect，固定值。表示请求发送网络配置信息
`i`	int	是	请求ID（指令标识），需与设备回复保持一致
`p`	object	是	请求参数对象，包含WiFi信息和区域配置

3. WiFi配置信息 - params 参数定义说明

参数	类型	是否必须	说明
`s`	string	是	ssid，表示目标WiFi的SSID（网络名称）
`p`	string	是	password，表示目标WiFi的连接密码
`r`	string	是	region，根据Kalay App当前所在环境，将区域信息同步给设备

4. 区域定义说明

参数值	说明
`cn`	中国大陆地区
`us`	北美地区（美国、加拿大）
`eu`	欧洲地区（符合GDPR合规要求）

（五）设备端回复设备信息

设备接收并验证WiFi配置信息后，返回设备P2P连接所需的核心信息。

1. 设备连线信息结构

{ "i": , "r":{ "s": , "d": "", "p": "", "a": "" } }

2. 设备回复连线信息参数说明

参数	类型	是否必须	说明
`i`	int	是	请求ID，与APP发送的i值保持一致
`r`	object	是	结果参数对象，包含连接状态和设备信息

3. result参数说明

参数	类型	是否必须	说明
`s`	int	是	state，设备连接状态（参考下方状态定义）
`d`	string	是	uid/udid，设备唯一标识（20位uid或40位udid）
`p`	string	是	password，设备的AV连线密码，不能为空
`a`	string	否	authkey，设备的认证密钥（可选）

备注：

当参数"a"不存在，说明设备不支持authkey认证方式
当参数"a"存在时：
- 值为空或""，APP将使用默认8个0作为authkey进行连线
- 值不为空，APP使用该值作为authkey进行连线

4. state参数值说明

参数值	状态说明
`0`	待配网（设备已接收配置，准备连接WiFi）
`10`	联网中（设备正在尝试连接目标WiFi）
`20`	获取IP中（WiFi连接成功，正在获取IP地址）
`50`	设备配网成功（已接入网络，等待P2P登录）
`100`	设备配网成功，且P2P Login成功（可正常通信）

（六）客户端获取设备配网状态

APP通过蓝牙发送状态查询请求，获取设备配网进度和结果。

1. 获取设备配网状态信息结构

{ "m": "", "i": }

2. 客户端获取设备状态信息参数说明

参数	类型	是否必须	说明
`m`	string	是	status，固定值。表示请求查询配网状态
`i`	int	是	请求ID（指令标识），需与设备回复保持一致

（七）设备端回复配网状态

设备根据当前配网进度，返回详细状态信息和错误提示（如有）。

1. 设备回复配网状态信息结构

{ "i": , "s": , "e":{ "c": , "m": "" } }

2. 设备回复配网状态信息参数说明

参数	类型	是否必须	说明
`i`	int	是	请求ID，与APP发送的i值保持一致
`s`	int	是	state，连接状态（参考3.5节state参数说明）
`e`	object	是	错误信息对象，包含错误码和描述

3. error参数说明

参数	类型	是否必须	说明
`c`	int	是	错误码：0表示无错误，其他值表示具体错误类型
`m`	string	是	错误描述信息，用于APP展示给用户

四、注意事项

1. 建议在APP中添加配网超时处理（推荐超时时间30秒），避免用户长时间等待；
