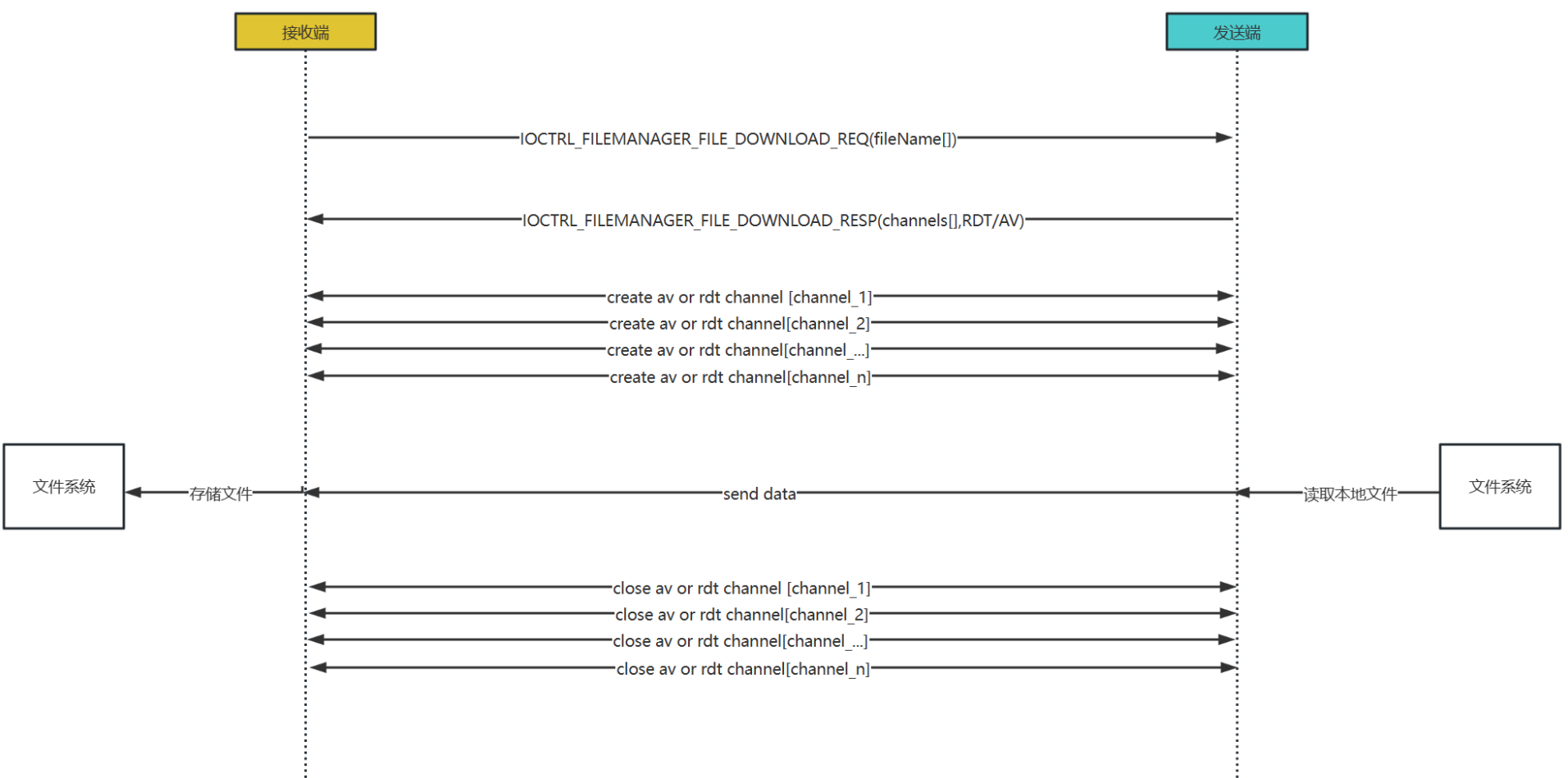

图 1：基于AVAPIs的文件下载整体流程示意图
一、IO交互流程
阶段1：文件列表查询
• APP 调用 avSendIOCtrl(IOCTRL_FILEMANAGER_FILE_LIST_REQ)，传入查询条件（时间范围、文件类型等，对应 stFileListReq 结构体）；
• 设备端通过 avRecvIOCtrl 接收请求，查询符合条件的文件列表，通过 avSendIOCtrl(IOCTRL_FILEMANAGER_FILE_LIST_RESP) 回复（对应 stFileListResp 结构体）。
阶段2：下载请求发起
• 用户在APP端选中待下载文件，APP 调用 avSendIOCtrl(IOCTRL_FILEMANAGER_FILE_DOWNLOAD_REQ)，传入待下载文件列表（对应 stFileDownloadReq 结构体）。
阶段3：下载响应确认
• 设备端接收下载请求后，根据硬件性能（如CPU、带宽）和软件资源，自定义分配传输通道数；
• 设备端通过 avSendIOCtrl(IOCTRL_FILEMANAGER_FILE_DOWNLOAD_RESP) 回复APP，包含分配的IOTC通道ID 和传输协议类型（此处为AVAPIs），对应 stFileDownloadResp 结构体。
阶段4：通道创建与数据传输
• APP 和设备端根据响应中的 IOTC通道ID，分别创建对应的AV通道；
• 通道创建成功后，设备端开始发送文件数据，APP端接收并存储数据。
阶段5：通道销毁
• 所有文件下载完成（检测到 endFlag=1），APP 和设备端分别销毁AV通道，释放资源。
二、AV通道的创建和销毁
通道创建需基于已建立的P2P会话（SID）和分配的IOTC通道ID，APP端与设备端的创建逻辑对称，且必须开启
resend=1（重传模式）确保数据可靠传输。（一）APP端（客户端）通道操作
APP端作为文件接收方，通过
avClientStartEx 创建AV客户端通道，avClientStop 销毁通道。int createDataChannelOfClientForDownload(int sid, int iotc_channel_id)
{
AVClientStartInConfig in;
AVClientStartOutConfig out;
memset(&in,0, sizeof(in));
memset(&out,0, sizeof(out));
in.cb = sizeof(in);
in.iotc_session_id = sid; // P2P会话ID（已建立的会话）
in.iotc_channel_id = iotc_channel_id; // 设备分配的IOTC通道ID
in.timeout_sec = 30; // 连接超时时间（30秒）
in.resend = 1; //此处务必要开启resend模式（确保数据可靠传输）
in.security_mode = AV_SECURITY_AUTO;
in.auth_type = AV_AUTH_PASSWORD;
in.account_or_identity = "camera account"; // 设备账号，需跟设备端一致
in.password_or_token = "camera password"; // 设备密码，需跟设备端一致
in.sync_recv_data = 0; // 0=异步接收数据（推荐）
in.dtls_cipher_suites = nullptr; // DTLS加密套件（默认NULL）
out.cb = sizeof(out);
return avClientStartEx(&in, &out); // 创建通道，返回AV通道索引（avIndex）
}
说明：resend必须设为1，否则丢包时无法重传导致文件损坏；SDK版本需区分认证类型，避免认证失败。
void destoryDataChannelOfClient(int avIndex)
{
if(avIndex < 0)
return ;
avClientStop(avIndex); // 销毁AV通道，释放资源
}
（二）设备端（服务端）通道操作
设备端作为文件发送方，通过
avServStartEx 创建AV服务端通道，avServStop 销毁通道。int createDataChannelOfDeviceForDownload(int sid, int iotc_channel_id)
{
AVServStartInConfig avStartInConfig;
AVServStartOutConfig avStartOutConfig;
clearMemory(&avStartInConfig, sizeof(AVServStartInConfig));
clearMemory(&avStartOutConfig, sizeof(avStartOutConfig));
avStartInConfig.cb = sizeof(AVServStartInConfig);
avStartInConfig.iotc_session_id = sid; // P2P会话ID
avStartInConfig.iotc_channel_id = iotc_channel_id; // 分配的IOTC通道ID
avStartInConfig.timeout_sec = 30; // 超时时间（30秒）
avStartInConfig.password_auth = ExPasswordAuthCallBackFn; // 密码认证回调（v3版本用）
avStartInConfig.server_type = 0; // 服务端类型（默认0）
avStartInConfig.resend = 1; // 必须开启重传模式
avStartInConfig.security_mode = AV_SECURITY_DTLS; // 启用DTLS加密（安全传输）
//avStartInConfig.json_request = ExJsonRequest; // JSON请求回调（可选）
avStartOutConfig.cb = sizeof(AVServStartOutConfig);
return avServStartEx(&avStartInConfig, &avStartOutConfig); // 创建通道，返回AV通道索引
}
说明：security_mode设为AV_SECURITY_DTLS启用加密传输，保护文件数据安全；password_auth回调用于v3版本的密码校验。
void destoryDataChannelOfDevice(int avIndex)
{
if(avIndex < 0)
return ;
avServStop(avIndex); // 销毁AV通道，释放资源
}
三、数据传输流程
数据传输依赖
avSendFrameData（设备端发送）和 avRecvFrameData2（APP端接收）接口，文件信息通过 FRAMEINFO_FOR_UPLOAD_DOWNLOAD_t 结构体携带（相关内容：AV帧信息通用定义），传输单元为“文件信息+二进制数据”。（一）设备端（发送方）数据发送
设备端按文件分帧读取二进制数据，搭配文件信息帧头发送，支持多文件连续传输，处理丢包重传（错误码-20006）。
#define MAX_BUFFER_SIZE 10243 // 单次发送最大缓冲区大小（可根据实际调整）
// 从文件读取二进制数据（工具函数）
int readBinaryDataFromFile(file f, char* buffer, size_t bufferSize)
{
return f.read(buffer, bufferSize);
}
// 发送文件列表（核心函数）
void sendFileList(void* arg)
{
int avIndex = createDataChannelOfDeviceForDownload(sid, iotc_channel_id);
if(avIndex < 0){
printf("createDataChannelOfDeviceForDownload failed, error code:%d\n", avIndex);
return ;
}
foreach(auto f, files){ // 遍历待发送文件列表
// 打开文件
f.open();
// 初始化文件信息帧头
FRAMEINFO_FOR_UPLOAD_DOWNLOAD_t frmInfo = {0};
strcpy(frmInfo.fileName, f.name().c_str()); // 文件名（含扩展名）
frmInfo.fileSize = f.size(); // 文件总大小（字节）
while(1){
char buffer[MAX_BUFFER_SIZE] = {0};
// 读取文件数据
int readSize = readBinaryDataFromFile(f, buffer, MAX_BUFFER_SIZE);
if(readSize < MAX_BUFFER_SIZE){
if(readSize <= 0)
break; // 读取完毕，退出循环
// 若为文件列表中最后一个文件，设置结束标志
if(f.isLastFileOfList()){
frmInfo.endFlag = 1;
}
}
frmInfo.frmSize = readSize; // 当前帧数据大小
int ret = 0;
// 发送数据：遇-20006（丢包）则重传
do{
ret = avSendFrameData(
avIndex, // AV通道索引
buffer, // 二进制数据缓冲区
readSize, // 数据长度
(const void*)&frmInfo, // 文件信息帧头
sizeof(FRAMEINFO_FOR_UPLOAD_DOWNLOAD_t) // 帧头长度
);
if(ret < 0){
if(ret == -20006){ // 丢包错误，等待后重传
msleep(20);
} else { // 其他错误，退出发送
break;
}
}
} while(ret == -20006);
// 异常退出：关闭文件并销毁通道
if(ret < 0){
printf("avSendFrameData error :%d\n", ret);
f.close();
goto LAB_END;
}
// 最后一帧发送完成，退出当前文件循环
if(frmInfo.endFlag){
break;
}
}
f.close(); // 关闭当前文件
}
// 等待重传缓冲区清空（避免数据残留）
int i_count = 0;
while(i_count++ < 10*300){ // 最多等待30秒
float userate = avResendBufUsageRate(avIndex); // 获取重传缓冲区使用率
if(userate > 0.0){
msleep(100);
} else {
break; // 缓冲区为空，可安全销毁通道
}
}
LAB_END:
destoryDataChannelOfDevice(avIndex); // 销毁通道
}
（二）APP端（接收方）数据接收
APP端循环接收数据，解析帧头信息，处理文件切换（新文件打开/旧文件关闭），验证结束标志，完成后关闭文件和通道。
#define MAX_BUFFER_SIZE 300*1024 // 接收缓冲区大小（建议大于发送端缓冲区）
void recvDataAndSaveToLocalFile(void *arg)
{
// 创建接收通道
int avIndex = createDataChannelOfClientForDownload(sid, iotc_channel_id);
if(avIndex < 0){
printf("createDataChannelOfClientForDownload failed\n");
return;
}
char buffer[MAX_BUFFER_SIZE];
string fileName;
uint fileSize;
uint dataSize;
int endFlag;
FRAMEINFO_FOR_UPLOAD_DOWNLOAD_t frmInfo;
int tmpInt1, tmpInt2, tmpInt3, tmpInt4;
uint frmNo;
file f; // 本地文件对象
// 循环读取数据
while(1){
int ret = avRecvFrameData2(
avIndex, // AV通道索引
buffer, // 接收缓冲区
MAX_BUFFER_SIZE, // 缓冲区最大长度
&tmpInt1, // 预留参数（忽略）
&tmpInt2, // 预留参数（忽略）
(char*)&frmInfo, // 接收文件信息帧头
sizeof(FRAMEINFO_FOR_UPLOAD_DOWNLOAD_t), // 帧头长度
&tmpInt3, // 预留参数（忽略）
&frmNo // 帧序号（忽略）
);
if(ret < 0){
if(ret == AV_ER_DATA_NOREADY){ // 暂无数据，短暂等待
msleep(5);
continue;
} else if(ret == AV_ER_INCOMPLETE_FRAME || ret == AV_ER_LOSED_THIS_FRAME){
printf("lost data, frameNo:%d\n", frmNo); // 帧不完整/丢失，继续接收
continue;
} else { // 其他错误（如通道断开），退出循环
printf("avRecvFrameData2 return error:%d\n", ret);
break;
}
}
// 处理文件切换：未打开文件→打开新文件；文件名变化→关闭旧文件，打开新文件
if(!f.isOpen()){
fileName = frmInfo.fileName;
f.setFileName(fileName);
if(!f.open(QIODevice::WriteOnly)){ // 以只写模式打开文件
printf("open file failed:%s\n", fileName.toUtf8().data());
break;
}
} else {
if(fileName != frmInfo.fileName){ // 检测到新文件
f.close(); // 关闭旧文件
fileName = frmInfo.fileName;
f.setFileName(fileName);
if(!f.open(QIODevice::WriteOnly)){
printf("open file failed:%s\n", fileName.toUtf8().data());
break;
}
}
}
// 写入本地文件（ret为实际接收的数据长度）
f.write(buffer, ret);
// 检测结束标志：最后一个文件的最后一包，退出循环
if(frmInfo.endFlag){
printf("file download complete, fileName:%s\n", fileName.toUtf8().data());
break;
}
}
// 关闭本地文件
if(f.isOpen()){
f.close();
}
// 销毁通道，释放资源，建议收完最后一帧后延迟1s再关闭通道
destoryDataChannelOfClient(avIndex);
}
四、结束标志的判断
结束标志通过
FRAMEINFO_FOR_UPLOAD_DOWNLOAD_t 结构体的 endFlag 字段判断，规则如下：• endFlag = 0：非最后一个文件的数据包，或最后一个文件的非最后一包数据；
• endFlag = 1：仅当所有待下载文件中，最后一个文件的最后一包数据 才设为1，用于标识整个下载流程结束。
注意：多文件连续传输时，前序文件的最后一包
endFlag 仍为0，仅最后一个文件的最后一包设为1，避免APP端误判提前关闭通道。
